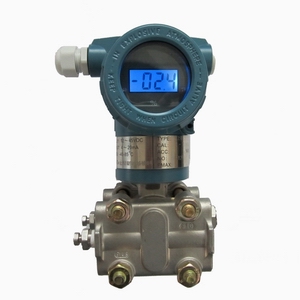

BS3351电容式压力/差压变送器

一、概况：
     BS1151/3351系列智能压力/差压变送器是高精度、小型化智能仪表，采用技术成熟的电容传感器，具有长期稳定性好，可靠性高的特点。通过数字技术，对传感器的温度和非线性进行补偿，大大的提高了传感器的精度和量程比范围。仪表具有HART通讯接口，可通专门为之配备的组态调试系统在计算上进行测试、组态、标定，也可用专门为之配备的手操器（与ROSEMONT275兼容）在现场进行组态和校正。
适用于各类液体、气体和蒸汽的压力、差压、绝压的测量。

二、特点：
    ◇精度高
    ◇稳定性好
    ◇二线制（特殊可四线制）
    ◇固体元件，接插式印刷线路板
    ◇坚固抗振
    ◇量程、零点外部连续可调
    ◇正迁移可达500%；负迁移可达600%
    ◇智能型量程比10：1

三、测量原理：
    过程压力通过两侧或一侧的隔离膜片及灌充液传至б室的中心测量膜片，中心膜片是一个张紧的弹性元件，作用在两侧的压力差（对于GP表压变送器，大气压力直接施加在中心膜片的低压侧；对于AP绝压变送器，其低压侧始终保持一个参考压力）使其产生相应的变形位移，位移量与差压成正比，最大移位约0.10mm，这种位移在电容板上形成差动电容，由电子线路把差动电容换成二线制的4~20mA DC信号输出。

四、主要技术参数
　①技术性能
　　◆使用对象：液体、气体或蒸汽
　　◆测量范围：见选型规格表
　　◆输出信号：4～20mAVDC.叠加HART协议数字信号
　　◆电 源：外部供电24VDC.（电源范围12V～45V）
　②性能指标
　　（在无迁移、316不锈钢隔离膜片及其他标准测试条件下。）
　　◆量程比：40：1
　　◆精 度：量程为3、4、5
　　◆在量程比为1：1到10：1时，为调校量程的±0.1%
　　◆在量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程
　　◆量程为6、7、8、9、0
　　◆在量程比为1：1到10：1时，为调校量程的±0.15%
　　◆在量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程
　　◆稳定性:最大量程范围的±0.15%/6个月 。
　　◆温度影响：零点温度误差为最大量程的±0.25/55℃；包括零点和量程的总温度误差为最大量程的±0.5/55℃
　　◆注意：对于量程3、9、0温度影响误差加倍
　　◆静压影响：（DP型在线性输出时）零点误差:加静压10MPa，量程4、5的零点误差为最大量程范围的±0.25%，量程3、6、7、8的零点误差为最大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。（HP型在线性输出时）零点误差:加静压31.2MPa，零点误差小于最大量程范围的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。
　　◆电源影响：小于输出量程的0.005%／V。
　　◆振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%／g。
　　◆负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
　　◆安装位置影响：最大可产生不大于0.25kPa的零点误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影
　③结构指标
　　1.接液件材料
　　　◆隔离膜片：316不锈钢、哈氏合金C、蒙乃尔和钽；
　　　◆排气/排液阀：316不锈钢、哈氏合金C和蒙乃尔；
　　　◆法兰和接头：316不锈钢、哈氏合金C、蒙乃尔；
　　　◆O形圈：氟橡胶、丁腈橡胶、乙烯-丙烯；
　　2.非接液件材料
　　　◆灌充液体：硅油或氟油；
　　　◆螺栓：碳钢镀锌；
　　　◆电气壳体：低铜铝合金
　　　◆O形圈：丁腈橡胶；
　　　◆涂层：聚脂环氧树脂；
　　3.引压连接件
　　　◆法兰引压口1/4-18NPT（锥管螺纹）；
　　　◆接头引压口1/2-14NPT（锥管螺纹）；
　　　◆电气连接： 用1/2-14NPT带螺纹端导线管。
　　　◆重 量： 用3.5g（不包括选件）
