1、概述

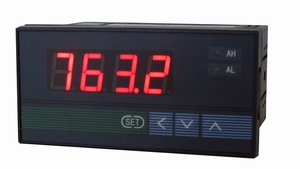

CH6系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
误差小于0.5%F.S，并具备调校、数字滤波功能
适用于标准电压、电流、热电阻、热电偶等信号类型
2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
2、型号规格
内容 | 代 码 | 说 明 | |||||||
CH6/ | 数显仪 | ||||||||
外形尺寸 | A— | 160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) | |||||||
B— | 96(W)×96(H)×76(L) | ||||||||
C— | 96(W)×48(H)×82(L) 或48(W)×96(H)×82(L) | ||||||||
D | 72(W)×72(H)×75(L) | ||||||||
E | 48(W)×48(H)×108(L) | ||||||||
面板形式 | H | 横式 | |||||||
S | 竖式 | ||||||||
F | 方形 | ||||||||
显示颜色 | R | 红色 | |||||||
报警 | T | 2点报警输出 | |||||||
变送输出 | A0 | 无变送输出 | |||||||
A1 | 电流输出 | ||||||||
A2 | 电压输出 | ||||||||
外供变送器电源 | B0 | 无外供电源 | |||||||
B1 | 外供 24V | ||||||||
B2 | 外供 12V | ||||||||
出厂预设 输入信号 | E | 热电偶输入 | |||||||
R | 热电阻输入 | ||||||||
I | 直流电流 | ||||||||
V | 直流电压 | ||||||||
3、技术规格
电 源：85V AC~265V AC，100V DC~380V DC，功耗小于4W
工作环境：0℃~50℃，湿度低于85%R.H，无结露。
显示范围：-1999~9999，小数点位置可设定
输入信号类型：可通过设定选择
★ 注：0~10VDC输入，订货时需说明，
